APDU格式详解
- 2014-11-26 15:37:21
- admin
- 17786
- 最后编辑：admin 于 2014-12-11 15:27:27
APDU定义了主机和JAVA卡之间交互的数据格式，绝大部分卡片遵循此数据格式，当然为了保密或其它原因是可以自定义新的数据格式。APDU分为发送命令（C-APDU）和返回命令（R-APDU）。
一、C-APDU元素说明：

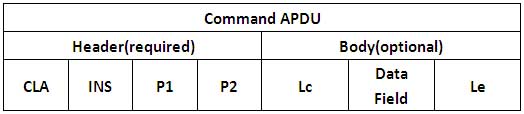

发送命令（C-APDU）的格式如下，包含一个必须头部段和一个可选数据段：
1、CLA（1字节）：用于命令类别的标示，传输安全控制，传输信道说明等。
| 比特值 |
说明 |
| 0XXXXXXX |
为ISO规定的指令类别，0x00，0x04（线路保护）等 |
| 1XXXXXXX |
为私有自定义指令类别，0x80，0x84（线路保护）等 |
2、INS（1字节）：用于指明CLA字段中标示的指令类中的一个特定指令。
| ISO的INS值 |
命令描述 |
| 0E |
Erase Binary |
| 20 |
Verify |
| 70 |
Manage Channel |
| 82 |
External Authenticate |
| 84 |
Get Challenge |
| 88 |
Internal Authenticate |
| A4 |
Select File |
| B0 |
Read Binary |
| B2 |
Read Record(s) |
| C0 |
Get Response |
| C2 |
Envelope |
| CA |
Get Data |
| D0 |
Write Binary |
| D2 |
Write Record |
| D6 |
Update Binary |
| DA |
Put Data |
| DC |
Update Record |
| E2 |
Append Record |
3、P1（1字节）：指令参数1，如没有填0x00。
4、P2（1字节）：指令参数2，如没有填0x00。
5、LC（1字节）：这个可选的字段是命令的数据字段的字节数。
6、LE（1字节）：这个可选的字段指定在期望响应的数据字段中的极限字节数。

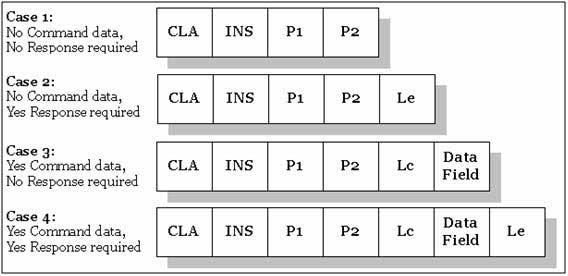

7、四种C-APDU结构如下：
二、R-APDU元素说明：

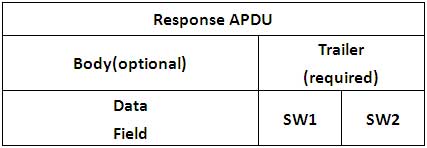

返回命令（R-APDU）的格式如下，包含一个可选数据段和一个必须状态值：
数据字段（可变长度，由APDU命令中的LE确定）：这个可选择的字段包含卡片返回的数据。
SW1（1字节）：这个必要的字段是状态字1。
SW2（1字节）：这个必要的字段是状态字2。
SW1-SW2成功一般为9000，其他值为某种状态、警告或者错误！
常用SW1-SW2值：
9000: 执行成功
6100: 数据被截断
6283: 应用无效
6300: 认证失败
6400: 原因不明
6700: 长度不对
6982: 需要PIN验证
6983: 文件无效
6984: 数据无效
6985: 条件不满足
6986: 不允许该命令
6982: 安全条件不满足
6987: 安全消息丢失
6988: 安全消息不正确
6999: 应用选择失败
6A80: 数据错误
6A81: 功能不支持
6A82: 文件找不到
6A83: 记录找不到
6A84: 没有足够的空间
6A86: 不正确的参数(P1,P2)
6A88: 引用数据没找到
6B00: 错误的参数 (P1,P2)
6C00: 长度错误 (Le)
6D00: INS不支持
6E00: CLA 不支持
6F00: 未知错误
